Co to jest instalacja 3-fazowa i dlaczego jest potrzebna?
Instalacja trójfazowa, znana także jako siłowa, to system zasilania składający się z:
- trzech przewodów fazowych,
- przewodu neutralnego (N),
- przewodu ochronnego (PE).
Jej podstawowym zadaniem jest zasilanie urządzeń wymagających znacznej mocy, takich jak płyty indukcyjne, które potrzebują napięcia 400 V. W przypadku tradycyjnej instalacji jednofazowej o napięciu 230 V, dostarczenie takiej mocy byłoby niemal niemożliwe, ponieważ wiązałoby się z dużym ryzykiem przeciążenia obwodu elektrycznego. Dzięki instalacji trójfazowej obciążenie jest skutecznie rozłożone na wszystkie trzy fazy, co zapewnia stabilne i wydajne zasilanie dla urządzeń o wysokiej mocy.
Deweloperzy często decydują się na wprowadzenie instalacji trójfazowych w nowoczesnych budynkach, umożliwiając mieszkańcom korzystanie z bardziej wymagających urządzeń elektrycznych. Warto również zauważyć, że sprzęt podłączony do instalacji 3-fazowej, taki jak płyty indukcyjne, zazwyczaj wymaga lepszego dostępu do energii. Te aspekty sprawiają, że instalacje trójfazowe zyskują na popularności w nowoczesnych projektach budowlanych.
Jakie napięcie wymaga płyta indukcyjna 3-fazowa?
Płyta indukcyjna zasilana trójfazowo wymaga napięcia 400 V, co jest typowe dla takich instalacji. Choć istnieje możliwość podłączenia jej w trybie jednofazowym przy napięciu 230 V, to musi się to wiązać z ograniczeniem mocy. Te innowacyjne urządzenia są zaprojektowane głównie do pracy w systemach trójfazowych, co pozwala na równomierne rozłożenie obciążenia na trzy różne fazy. Taki sposób zasilania skutkuje optymalnym działaniem, zapewniając lepszą efektywność grzewczą oraz stabilność.
W standardowych instalacjach jednofazowych, które zazwyczaj spotyka się w domach jednorodzinnych, może dochodzić do niedoboru energii dla większych płyt indukcyjnych. Z kolei skonfigurowanie obwodów w instalacji trójfazowej umożliwia korzystanie z większej mocy, co staje się szczególnie istotne podczas intensywnego gotowania, gdy płyta potrzebuje szybkiego nagrzewania. Inwestycja w system trójfazowy to szansa na pełne wykorzystanie możliwości płyty indukcyjnej, co nie tylko przynosi oszczędności w zużyciu energii, ale również podnosi komfort gotowania na dłuższą metę.
Jakie przewody są wymagane do podłączenia płyty indukcyjnej?
Aby prawidłowo zainstalować 3-fazową płytę indukcyjną, potrzebujesz pięciu kabli:
- trzech fazowych (L1, L2, L3),
- jednego neutralnego (N),
- oraz przewodu ochronnego (PE).
Przewody fazowe dostarczają energię w systemie trójfazowym, co pozwala na lepsze rozłożenie obciążenia i stabilną pracę płyty. Minimalny wymagany przekrój przewodu to 5 x 2,5 mm², co gwarantuje odpowiednią jakość dostarczanej energii. Jeśli płyta nie jest wykorzystywana w pełni na wszystkich fazach, z reguły wystarczy zastosować kabel 4-żyłowy o przekroju 2,5 mm². W takich warunkach jedna z faz może pozostać nieaktywna, co jest idealnym rozwiązaniem do użytku domowego.
Miejsca do podłączenia są oznaczone:
- L1, L2, L3 dla przewodów fazowych,
- N dla neutralnego,
- oraz PE dla ochronnego.
Wybór odpowiednich kabli jest kluczowy dla bezpieczeństwa oraz efektywności działania płyty indukcyjnej. Nieprawidłowe podłączenie lub użycie niewłaściwych przewodów zwiększa ryzyko przeciążeń i awarii. Dlatego niezwykle istotne jest, aby instalacji dokonał wykwalifikowany elektryk.
Jakie zabezpieczenia są konieczne w instalacji trójfazowej?
W instalacji trójfazowej niezwykle istotne jest zastosowanie właściwych zabezpieczeń, które nie tylko dbają o bezpieczeństwo, ale także podnoszą efektywność funkcjonowania systemu elektrycznego. Szczególnie ważna jest:
- ochrona nadprądowa, realizowana za pomocą bezpieczników lub wyłączników nadprądowych,
- zabezpieczenie przeciwprzepięciowe, które chroni przed nagłymi skokami napięcia w sieci.
Ochrona nadprądowa odgrywa kluczową rolę w ochronie przed przeciążeniem oraz zwarciami, które mogą uszkodzić sprzęt lub nawet wywołać pożar. Zabezpieczenie przeciwprzepięciowe jest szczególnie istotne dla urządzeń, które wymagają stabilnych warunków pracy, jak na przykład płyty indukcyjne. Taka ochrona wydłuża ich żywotność oraz zwiększa niezawodność działania.
Warto także zadbać o to, aby płyta indukcyjna była podłączona do dedykowanego obwodu elektrycznego, który jest odpowiednio zabezpieczony. Taki krok znacznie minimalizuje ryzyko awarii oraz zwiększa komfort korzystania z urządzenia. Nie można zapominać o regularnym sprawdzaniu stanu zabezpieczeń, co jest kluczowe dla zachowania ich efektywności i ochrony całego systemu instalacji trójfazowej.
Jak sprawdzić, czy obwód jest odpowiedni dla płyty indukcyjnej?
Aby upewnić się, że obwód elektryczny spełnia wymagania płyty indukcyjnej, należy zwrócić uwagę na kilka ważnych aspektów. Przede wszystkim:
- instalacja musi dostarczać napięcie 400 V, co jest niezbędne, ponieważ płyta ta potrzebuje zasilania trójfazowego,
- minimalny wymóg dotyczący przekroju przewodów to 5 x 2,5 mm², co gwarantuje wystarczającą moc i bezpieczeństwo eksploatacji,
- zbyt mały przekrój grozi przegrzewaniem kabli oraz podnosi ryzyko zwarć,
- obwód powinien być chroniony odpowiednim zabezpieczeniem nadprądowym, które zadziała w przypadku awarii, ochraniając przed przeciążeniem,
- sprawdzanie napięcia w gniazdku elektrycznym przed podłączeniem urządzenia pomoże uniknąć jego potencjalnych uszkodzeń.
Jeśli masz jakiekolwiek pytania lub wątpliwości, warto zasięgnąć porady wykwalifikowanego elektryka, który dokładnie oceni stan instalacji i zapewni bezpieczeństwo użytkowania.

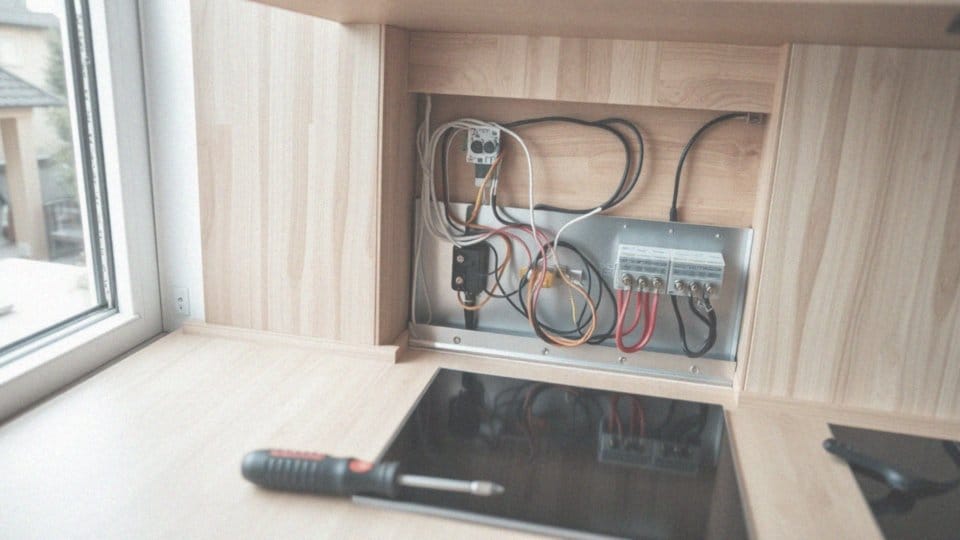

Jakie są zasady montażu płyty indukcyjnej 3-fazowej?
Montaż płyty indukcyjnej 3-fazowej wiąże się z przestrzeganiem kilku kluczowych zasad, które gwarantują bezpieczeństwo oraz prawidłowe działanie urządzenia. Zanim rozpoczniesz instalację, pamiętaj o odłączeniu zasilania – to istotny krok, który zminimalizuje ryzyko porażenia prądem.
Pierwszym etapem jest właściwe podłączenie przewodów do zacisków na płycie, które są odpowiednio oznaczone:
- L1, L2, L3 dla przewodów fazowych,
- N dla przewodu neutralnego,
- PE dla przewodu ochronnego.
Ważne jest, aby upewnić się, że wszystkie połączenia są solidne i dobrze zabezpieczone. Kolejność podłączenia faz ma ogromne znaczenie dla prawidłowego działania urządzenia, dlatego warto dokładnie zapoznać się ze schematem dostarczonym przez producenta.
Po zakończeniu podłączenia, koniecznie przetestuj działanie płyty. Włącz wszystkie pola grzewcze, aby sprawdzić ich funkcjonowanie pod obciążeniem. Przeprowadzenie takich testów pomoże potwierdzić, że urządzenie działa w porządku i nie występują żadne problemy z zasilaniem.
Dodatkowo, pamiętaj, aby instalacja przebiegała zgodnie z obowiązującymi normami oraz aby używać materiałów wysokiej jakości, co znacznie zwiększa bezpieczeństwo oraz niezawodność użytkowania płyty. Jeśli masz jakiekolwiek wątpliwości, warto skontaktować się z wykwalifikowanym elektrykiem, który udzieli fachowej pomocy w zakresie montażu oraz podłączenia płyty indukcyjnej 3-fazowej.
Czego nie możesz pominąć podczas montażu płyty indukcyjnej?
Montaż płyty indukcyjnej to proces, w którym kluczowe jest zwrócenie uwagi na ważne aspekty, aby jej działanie było skuteczne, a użytkowanie bezpieczne. Najpierw warto dokładnie zapoznać się z instrukcją dostarczoną przez producenta – to krok, który pozwoli uniknąć wielu błędów.
Należy również pamiętać, że instalacja musi mieć napięcie 400 V, co jest niezbędne dla płyty 3-fazowej. Do podłączenia wymagane są przewody o minimalnym przekroju 5 x 2,5 mm². Te przewody powinny być prawidłowo podłączone do odpowiednich zacisków:
- L1, L2, L3 dla faz,
- N dla przewodu neutralnego,
- PE dla przewodu ochronnego.
Uziemienie odgrywa tutaj kluczową rolę w zabezpieczeniu przed porażeniem prądem, dlatego nie można o nim zapominać. Po zakończeniu montażu dobrze jest przetestować płytę w różnych trybach, co pozwoli na wcześniejsze wyłapanie ewentualnych problemów z zasilaniem.
Należy także pamiętać o przestrzeganiu zasad bezpieczeństwa, na przykład, odłączając zasilanie przed rozpoczęciem jakiejkolwiek pracy. Wysokiej jakości materiały przyczynią się do większej niezawodności całej instalacji. Jeśli w trakcie montażu pojawią się jakiekolwiek wątpliwości, warto skorzystać z usług doświadczonego elektryka, aby mieć pewność, że wszystko jest wykonane zgodnie z obowiązującymi normami bezpieczeństwa.
Jakie są najczęstsze błędy przy podłączeniu płyty indukcyjnej?
Najczęściej popełniane błędy podczas podłączania płyty indukcyjnej to temat, który wymaga uwagi. Odpowiednie podłączenie nie tylko zapewnia bezpieczeństwo, ale również gwarantuje prawidłowe funkcjonowanie urządzenia. Do najczęstszych problemów należą:
- niewłaściwy wybór przekroju przewodu zasilającego; minimalny wymagany rozmiar to 5 x 2,5 mm²,
- konieczność użycia przewodu ochronnego (PE), ponieważ jego zaniechanie stwarza realne zagrożenie, jak porażenie prądem,
- niewłaściwe podłączenie przewodów do zacisków, na przykład zamiana faz (L1, L2, L3),
- niedokręcenie złączek, co może prowadzić do przegrzewania połączeń oraz w skrajnych sytuacjach do pożaru.
Kluczowe jest prawidłowe przyporządkowanie przewodów, aby zapewnić stabilność pracy płyty. Po zakończeniu podłączenia dobrze jest przeprowadzić testy, by upewnić się, że wszystko działa jak należy. Zbyt mała kontrola obwodu przed podłączeniem płyty indukcyjnej może skutkować uszkodzeniem urządzenia. Dlatego warto skorzystać z pomocy wykwalifikowanego elektryka, co pozwala uniknąć wielu powszechnych błędów oraz zapewnia bezpieczeństwo użytkowania.
Jakie jest ryzyko związane z niewłaściwym podłączeniem płyty indukcyjnej?
Niewłaściwe podłączenie płyty indukcyjnej może prowadzić do licznych zagrożeń zarówno dla użytkowników, jak i samego urządzenia. Najpoważniejszym z nich jest ryzyko porażenia prądem, które może wystąpić w wyniku błędnego uziemienia lub niewłaściwego połączenia przewodów. Problemy te mogą skutkować awarią elementów grzejnych oraz innymi problemami technicznymi, co w konsekwencji prowadzi do uszkodzenia płyty.
Innym niebezpieczeństwem jest przeciążenie instalacji elektrycznej. Tego rodzaju sytuacje mogą wystąpić, gdy przewody są źle dobrane lub ich przekrój jest zbyt mały, co w wielu przypadkach kończy się zwarciem. Nie tylko niszczy to instalację, ale także stwarza realne ryzyko pożaru. Statystyki pokazują, że w wielu przypadkach pożary w domach wywoływane są przez niewłaściwe instalacje elektryczne.
Dodatkowo, montaż płyty indukcyjnej przez osobę bez odpowiednich uprawnień naraża wszystkich na niebezpieczeństwo i skutkuje utratą gwarancji na urządzenie. Wiele firm wymaga, aby instalację przeprowadzał wykwalifikowany elektryk, co podkreśla wartość profesjonalnego podejścia do tego zadania.
Kluczowe dla zapewnienia bezpieczeństwa są odpowiednie zabezpieczenia, takie jak:
- wyłączniki nadprądowe,
- ochrona przed przepięciami.
Te elementy mają istotne znaczenie w działaniu instalacji trójfazowej. Przestrzeganie zasad montażu oraz korzystanie z usług specjalistów jest niezbędne, aby minimalizować ryzyko związane z niewłaściwym podłączeniem płyty indukcyjnej.
Dlaczego podłączenie płyty indukcyjnej powinno być wykonane przez uprawnionego elektryka?
Podłączenie płyty indukcyjnej to zadanie, które powinno być zlecone wykwalifikowanemu elektrykowi. Taka decyzja gwarantuje bezpieczeństwo użytkowania. Specjalista, dysponując odpowiednią wiedzą i doświadczeniem, jest w stanie prawidłowo zainstalować urządzenie, co znacznie zmniejsza ryzyko ewentualnych błędów.
Źle wykonane podłączenie może prowadzić do poważnych konsekwencji, w tym:
- porażenia prądem,
- uszkodzenia sprzętu,
- a nawet pożaru.
Elektrycy z odpowiednimi uprawnieniami potrafią ocenić stan instalacji elektrycznej. W razie potrzeby wprowadzają zmiany, aby dopasować ją do wymagań płyty indukcyjnej, która zazwyczaj potrzebuje zasilania 400 V.
Co więcej, profesjonalne podłączenie wiąże się z wydaniem stosownego świadectwa, co jest niezwykle istotne dla zachowania gwarancji producenta. Należy pamiętać, że jakiekolwiek błędy w instalacji skutkują nie tylko utratą gwarancji, ale również mogą prowadzić do dodatkowych wydatków związanych z naprawą uszkodzonego sprzętu. Dlatego warto rozważyć inwestycję w usługi kompetentnego elektryka. Zapewni to nie tylko bezproblemowe użytkowanie, ale także pozwoli cieszyć się pełnym bezpieczeństwem płyty indukcyjnej.

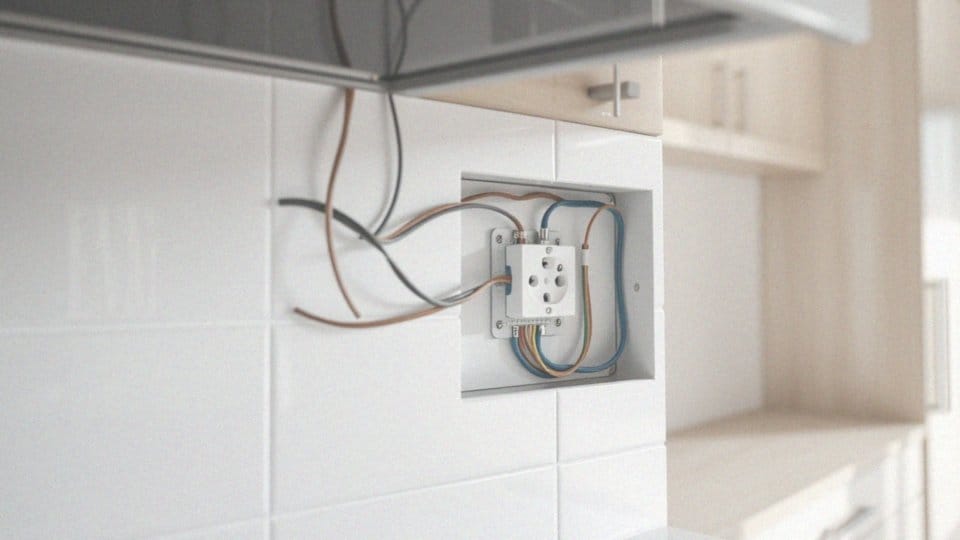

Jak wygląda podłączenie płyty indukcyjnej 3-fazowej do instalacji elektrycznej?
Podłączenie trójfazowej płyty indukcyjnej do systemu elektrycznego wymaga staranności i precyzyjnego działania. Na początku należy poprowadzić przewód zasilający od tablicy rozdzielczej do gniazdka w kuchni. Do tego celu wykorzystuje się pięć przewodów:
- trzy fazowe (L1, L2, L3),
- jeden neutralny (N),
- jeden ochronny (PE).
Każdy z nich ma swoją ważną rolę do odegrania w całym systemie. Przewody fazowe dostarczają energię, natomiast przewód neutralny odpowiada za powracający prąd, a przewód ochronny zapobiega porażeniom. Uziemienie jest niezwykle istotne, aby uniknąć potencjalnie niebezpiecznych sytuacji. Oznaczenia w gniazdku, takie jak L1, L2, L3 (fazowe), N (neutralny) oraz PE (ochronny), powinny być łatwe do zidentyfikowania.
Zanim podejmiesz jakiekolwiek kroki związane z podłączeniem, upewnij się, że źródło zasilania zostało odłączone. Cały proces wymaga staranności, aby uniknąć błędów mogących prowadzić do przeciążenia lub zwarcia. Dobrze jest również ocenić stan instalacji elektrycznej, aby potwierdzić, że obwód pracuje przy napięciu 400 V i jest odpowiednio zabezpieczony.
Zastosowanie właściwych zabezpieczeń nadprądowych stanowi kluczowy element chroniący przed uszkodzeniami. Biorąc pod uwagę złożoność tego zadania, warto rozważyć skorzystanie z usług wykwalifikowanego elektryka. Dzięki temu możesz mieć pewność, że płyta indukcyjna będzie działać w sposób bezpieczny i wydajny. Dobrze przeprowadzona instalacja nie tylko wydłuży żywotność urządzenia, ale również zredukuje ryzyko ewentualnych awarii.
Jakie są koszty i czas potrzebny na podłączenie płyty indukcyjnej 3-fazowej?
Podłączenie płyty indukcyjnej 3-fazowej to wydatek, który zwykle oscyluje w granicach od 150 zł do 500 zł. Na jego wysokość wpływa kilka istotnych czynników, w tym:
- złożoność samej instalacji,
- konieczność stworzenia nowego obwodu,
- lokalizacja,
- aktualne stawki oferowane przez elektryków.
Jeśli instalacja elektryczna jest już odpowiednio przygotowana, zazwyczaj potrzeba od 1 do 3 godzin na jej realizację. Jednak brak gniazda 3-fazowego 400V może wydłużyć czas oraz zwiększyć koszty. W takim przypadku mogą być również konieczne dodatkowe prace, takie jak:
- montaż nowego gniazda,
- przeróbki instalacyjne.
Warto zaznaczyć, że prawidłowo przeprowadzona instalacja ma realny wpływ na efektywność działania płyty, co z kolei podnosi komfort jej użytkowania. Decydując się na usługi doświadczonego elektryka, możemy zminimalizować ryzyko popełnienia błędów, które mogłyby zagrażać bezpieczeństwu i sprawności naszego sprzętu. Dodatkowo, koszty mogą być wyższe, jeśli zdecydujemy się na montaż zabezpieczeń nadprądowych, które są rekomendowane w instalacjach trójfazowych.
